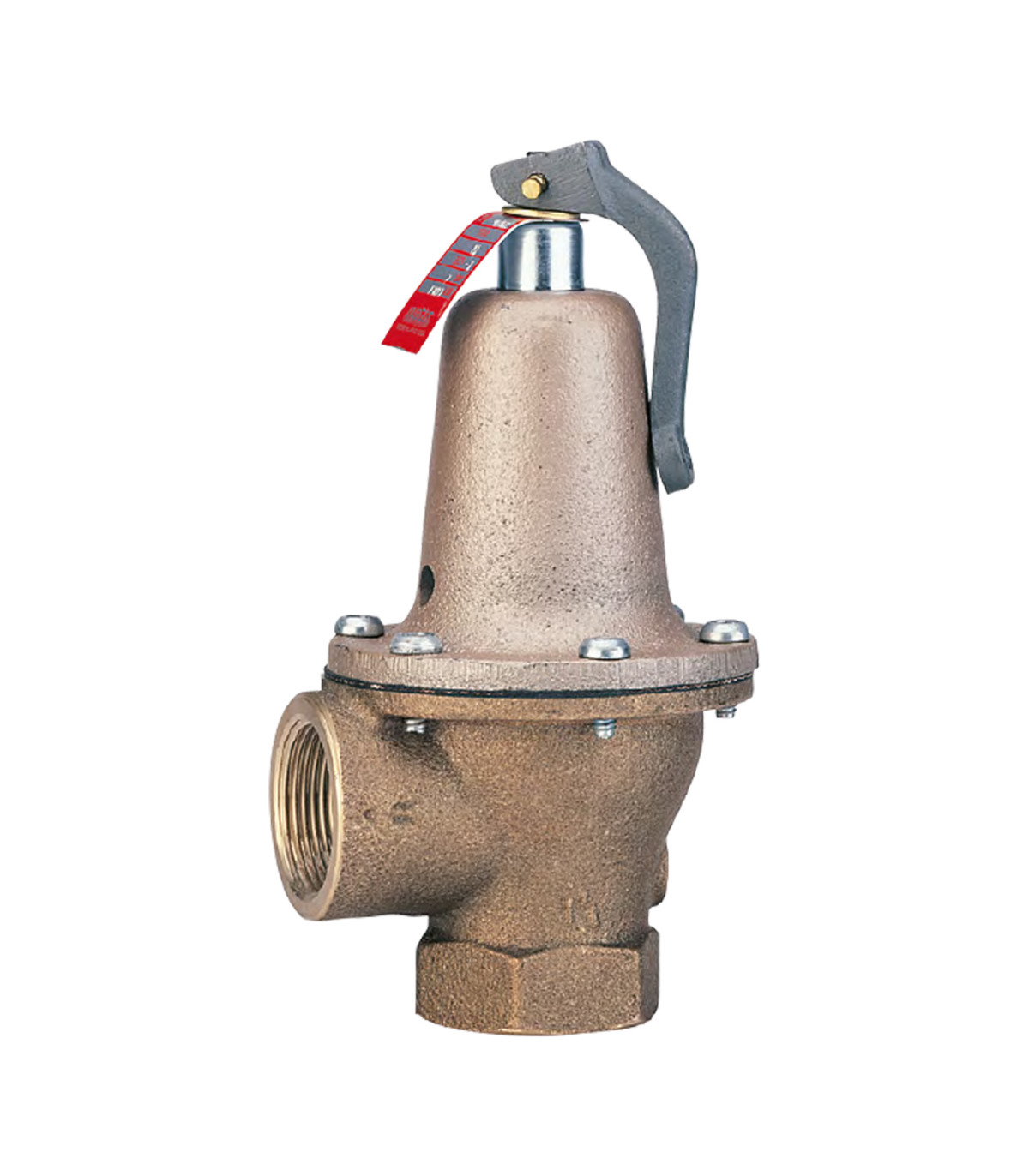

Soupape de sûreté

CARACTÉRISTIQUES :

Modèle à ouverture instantanée, à effet « POP ».

Clapet élastomère haute température.

Levier manuel de chasse, large chambre de détente.

Diamètres d'entrée et de sortie de même dimensions.

Très importants débîts calorifiques.

Température de service : 110 °C.

Raccordement : Entrée et sortie femelle

Identification : Plaquette ROUGE

Conception : Robuste, largement dimensionnée, matériel de qualité dérivé d'une gamme de soupapes certifiées ASME.

Matériel : Corps en bronze

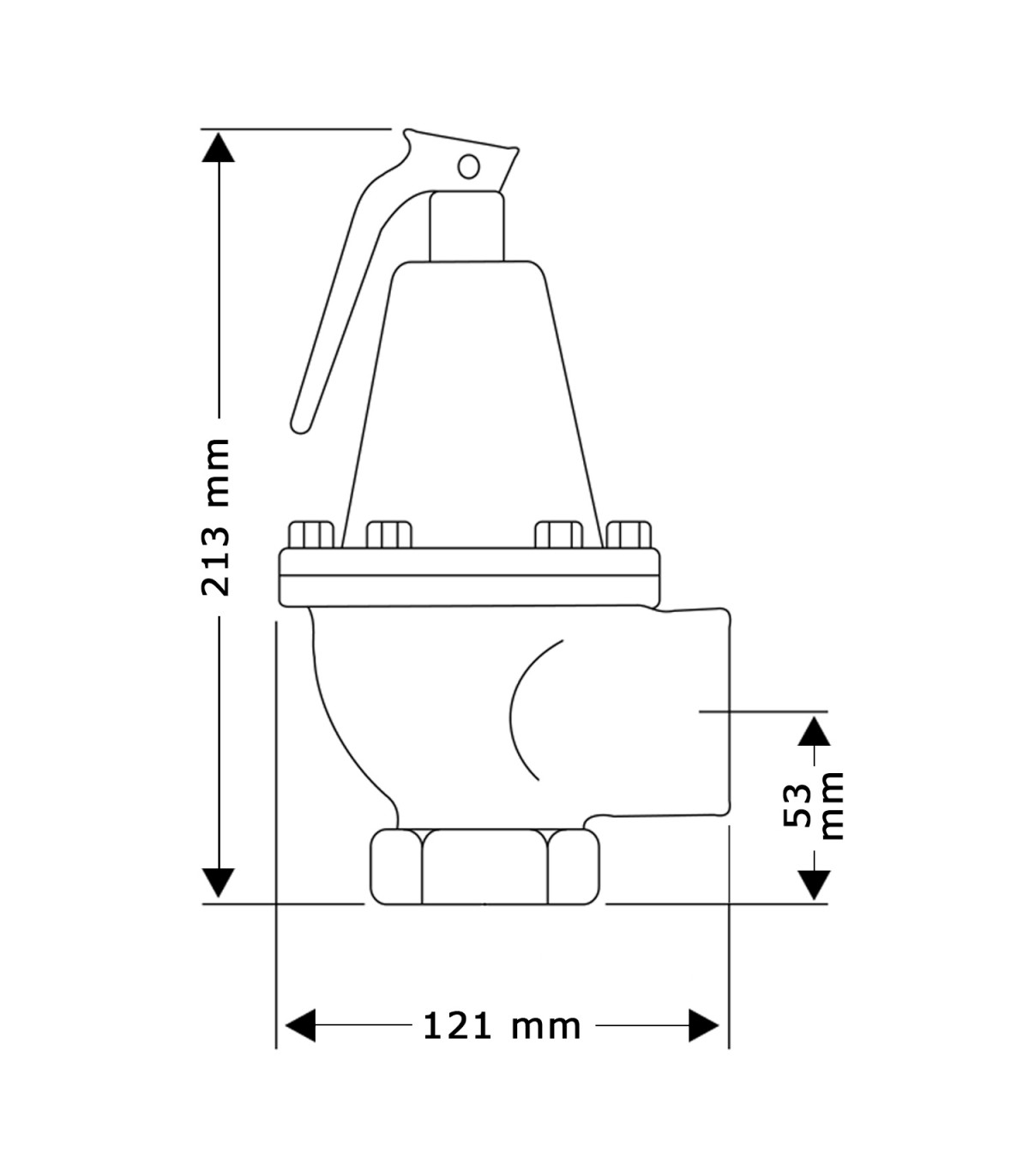

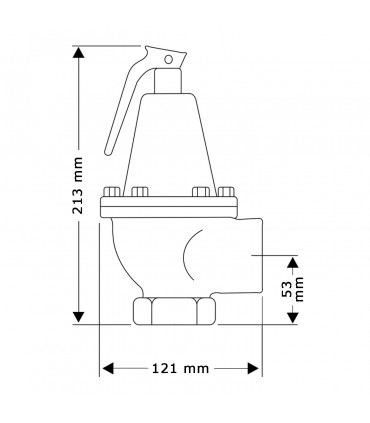

Diamètre nominal : 1'1/4 x 1"1/4

Tarage : 7 bars

Capacité d’évacuation :

Kcal/h : 1100000

KW. : 1279

Poids : 2,8 kgs

CONSEILS D’INSTALLATION :

Raccorder toujours la sortie de la soupape sur une canalisation d'évacuation (si possible avec garde d'air).

Si l'orifice de décharge de la soupape est d'un diamètre supérieur à celui de l'entrée, ne réduisez pas cette canalisation d'écoulement, conservez le même diamètre.

Avant installation, vérifier que la moindre impureté ne se soit glissée dans la soupape.

A la mise en service, actionner plusieurs fois le levier de vidange afin d'évacuer les éventuelles impuretés présentes dans la soupape.
